Platine de dorure

Heidelberg GTS


Description :

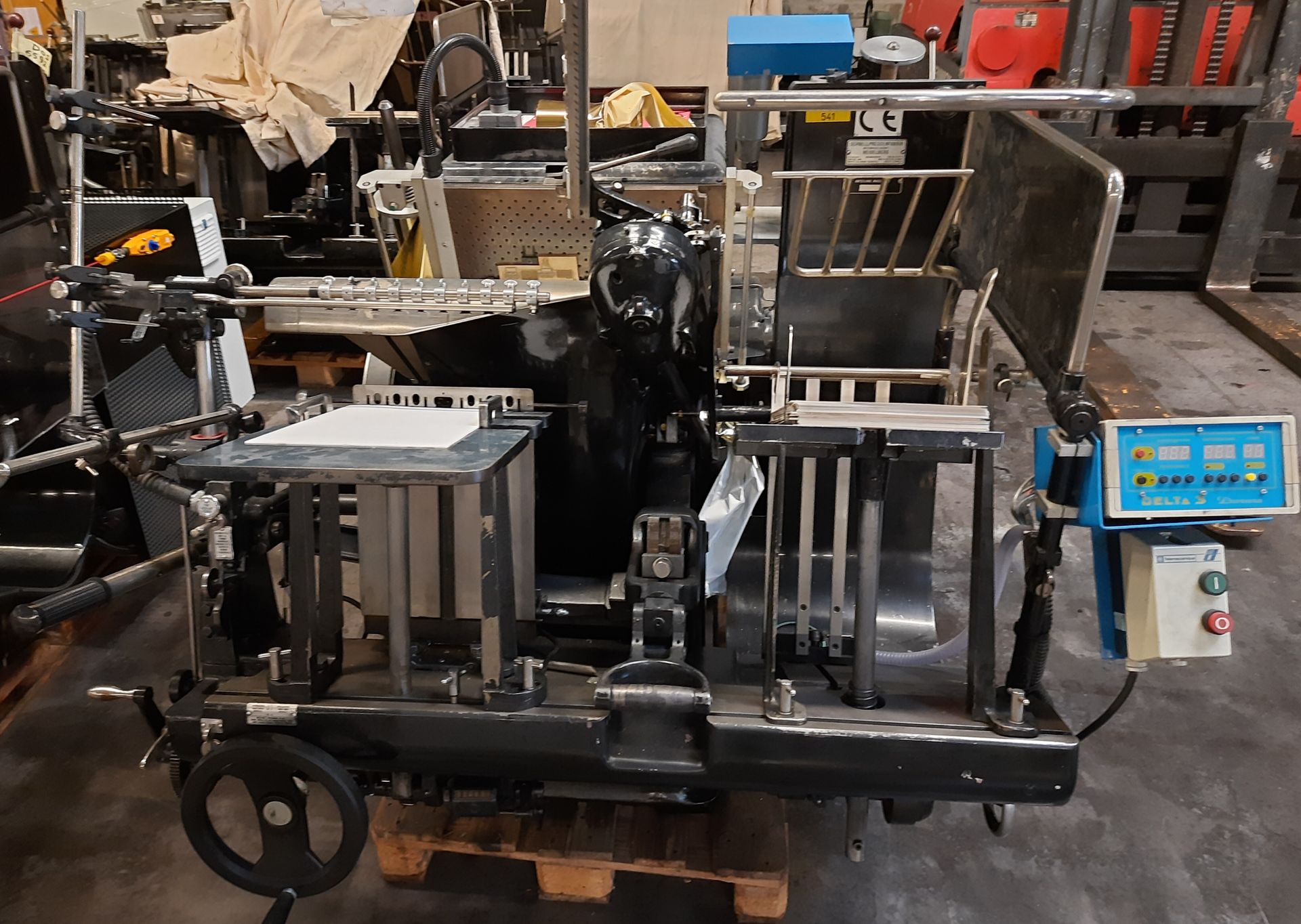

Heidelberg GTS

Marquage - Embossage - Estampage à chaud - Presse de découpe - Rainurage - Découpe - Perforage

Système dorure : Delta 3

Année : 1960

Taille de la page maximum
Taille de la page minimum
Marge d'attrape
340x460mm / 13(13/8)x18(1/8)"
85x120mm / 3(3/8)x4(3/4)"
8-9mm / (5/16)-(11/32)"
Épaisseur du support maximum
Avec accessoires spéciaux
Taille de la forme maximum
2mm = 0.079"
4mm = 0.157"
320x450mm / 12(5/8)x17(3/4)"
Taille du plateau chauffant
Tirage dorure maximum
Capacité de chauffe
320x450mm / 12(5/8)x17(4/3)"
300mm / 11(13/16)"
3.0kW / 4.0hp
Force de la presse
Vitesse de sortie de feuille /h
Puissance nécessaire
60t
4000
4.5kW / 6.0 hp
Taille de la pile d'entrée
Taille de la pile de sortie
Poids total (incluant les piles)
300mm / 11(3/4)"
330mm / 13"
2.290kg / 5,050lbs
Longueur x Largeur x Hauteur 2.08x1.94x1.70m / 6'10"x6'4(3/8)"x5'7"

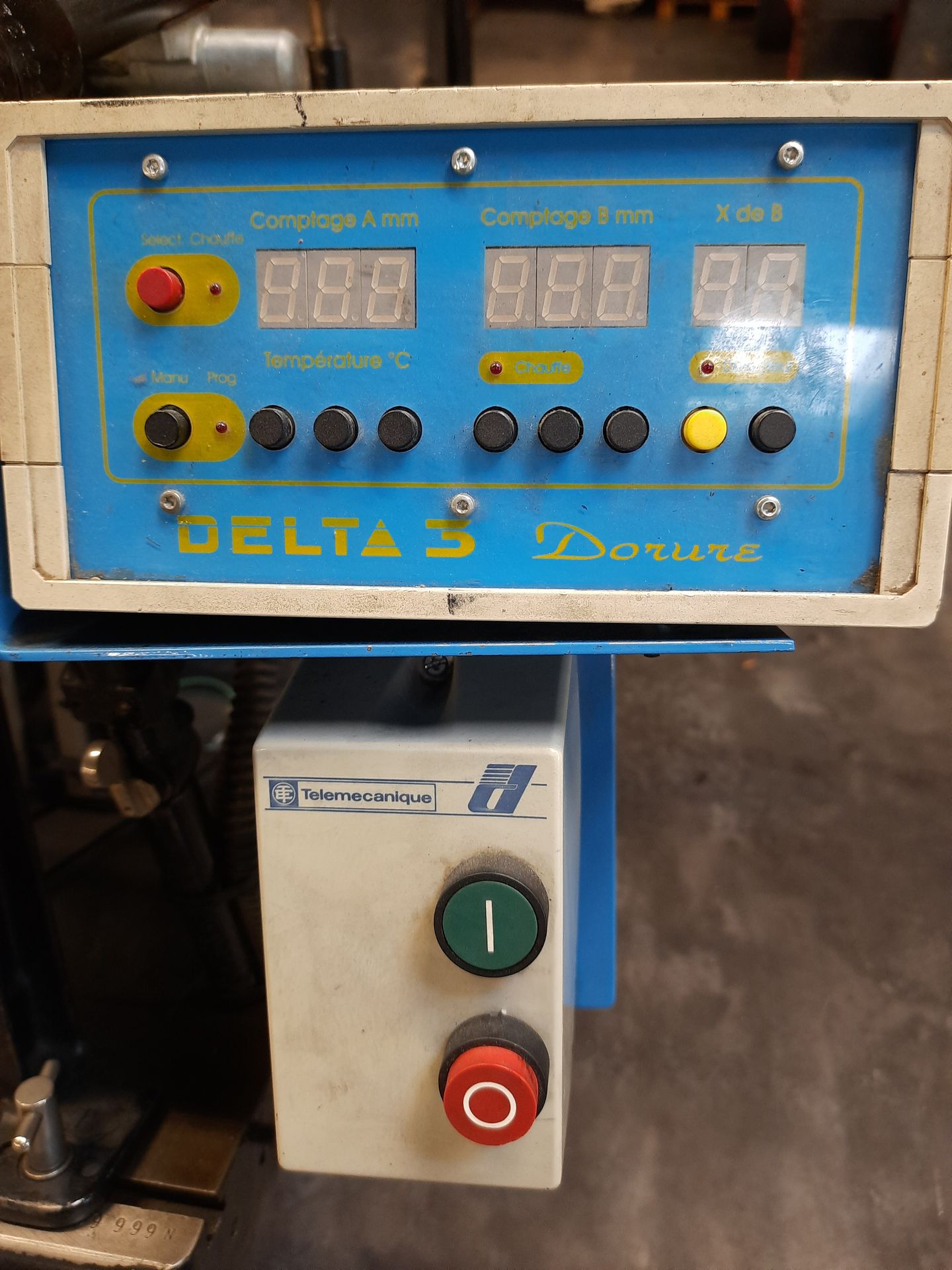

1 Programmable Delta 3 system transverse pull

Long and short pull options

Max. media size: 340 X 460 mm

Min. media size: 85 X 102 mm

Clamp size: 8 - 9 mm

Max. die-cutting size: 320 X 450 mm

Max. hot stamping format: 320 X 420 mm

Max. mechanical speed: 4000 F/hour

Max. pressure: 60 tons

Heating capacity: 3.0 kW

Max. film reel diameter: 130 mm (610 meters)

Max. coil height: 340 mm

Chuck diameter: 1 inch (25.4 mm)

Electrical power required: 4.5 kW

Pneumatic supply: 6 bars

Original gilding and pipe servo-control

Machine in good condition. Overhauled by our specialists technicians
