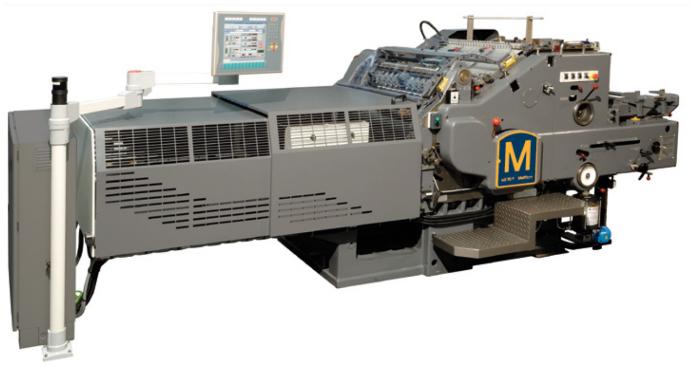

Mécanélec ME90P

Description :

ME90P
MECANELEC


Grande qualité d’estampage pour les aplats comme pour les motifs fins.

Très bonne ergonomie pour des changements rapides de fabrication :
• Marbre à hauteur réglable pour le réglage de la pression sans modification de l’habillage, évitant les problèmes d’anamorphose et facilitant le gaufrage.
• Serrage rapide de l’habillage du cylindre.
• Alerte sonore en fin de bobine avec arrêt automatique.
• Marche par à-coups temporisée.
• PC à écran tactile 15 pouces avec programme complet et convivial : clavier numérique, programmation aisée de toutes les combinaisons possibles de tirage, mémorisation des paramètres de chaque ordre de fabrication.
Géométrie de la machine entièrement refaite (glissières neuves) assurant fiabilité et précision.
Système de graissage centralisé incluant la lubrification des glissières pour une grande longévité…

Données techniques :
Format maximum des feuilles 640 x 900 mm
Format minimum des feuilles 290 x 400 mm
Format d’estampage 620 x 800 mm
Nombre de résistances chauffantes 12
Nombre de zones de chauffe 3
Nombre d’avances 2 ou 3 avances
Capacité de déroulage moyen du film 610 mètres / 120 mm
Nombre maximum de pas programmable / s Illimité
Pression du marbre réglable : plage de réglage 0,5 mm
Largeur Maxi Bobine 800 mm
Vitesse d’estampage 800 à 3000 feuilles / heure
Vitesse moyenne d’estampage 2000 feuilles / heure
Hauteur des clichés 7 mm
Température maximum de chauffe 220 °C
Régulation de la chauffe – écart maximum ± 6°C
Puissance nécessaire (triphasée) moteur 10,8 kW
Puissance nécessaire (triphasée) chauffe et avance 17 kW
Tension 3 x 400 V 50 HZ
Dimensions machine L 4350 / l 2400 / h 1650 mm
Poids total 6800 Kg

-----------------------------------------------------------------------------------------------

Video : https://www.youtube.com/watch?v=WQ4-74Q8A2A

-----------------------------------------------------------------------------------------------

High-quality embossing for both solid and fine motifs.

Excellent ergonomics for quick changeovers:

- Height-adjustable plate for pressure adjustment without changing the cover, avoiding anamorphosis problems and facilitating embossing.

- Quick tightening of the cylinder cover.

- Audible warning at end of reel with automatic stop.

- Timed jerking operation.

- 15-inch touch-screen PC with complete, user-friendly programme: numeric keypad, easy programming of all possible print combinations, storage of parameters for each production order.

Completely redesigned machine geometry (new slides) for reliability and precision.

Centralised lubrication system including slide lubrication for long life...

Technical data

Maximum sheet size 640 x 900 mm

Minimum sheet size 290 x 400 mm

Stamping format 620 x 800 mm

Number of heating elements 12

Number of heating zones 3

Number of feeds 2 or 3 feeds

Average film unwind capacity 610 metres / 120 mm

Maximum number of programmable steps / s Unlimited

Adjustable plate pressure : adjustment range 0.5 mm

Maximum roll width 800 mm

Stamping speed 800 to 3000 sheets / hour

Average stamping speed 2000 sheets / hour

Plate height 7 mm

Maximum heating temperature 220 °C

Heating control - maximum deviation ± 6°C

Power requirement (three-phase) motor 10.8 kW

Power requirement (three-phase) heating and feed 17 kW

Voltage 3 x 400 V 50 HZ

Machine dimensions L 4350 / l 2400 / h 1650 mm

Total weight 6800 Kg
